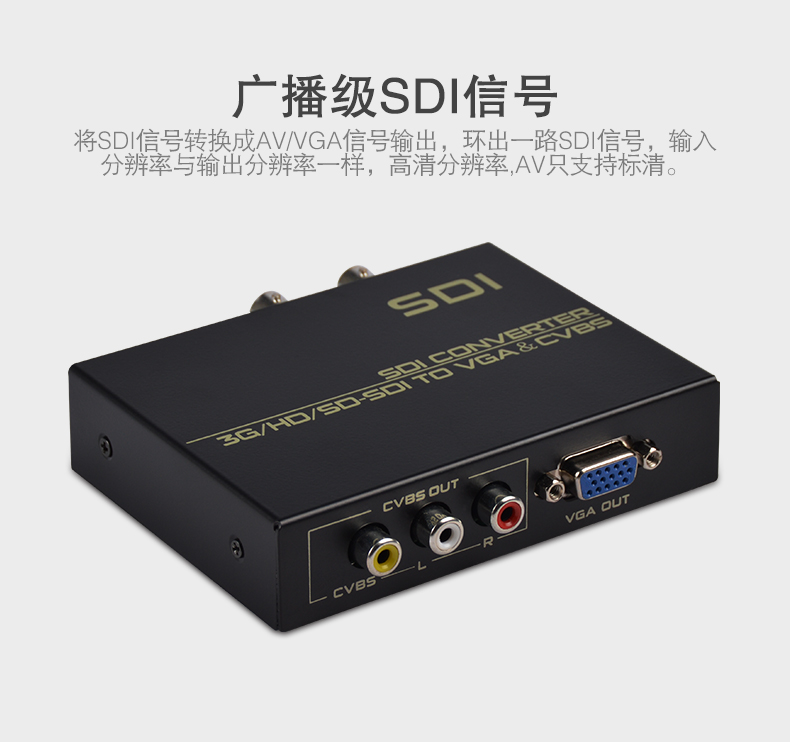

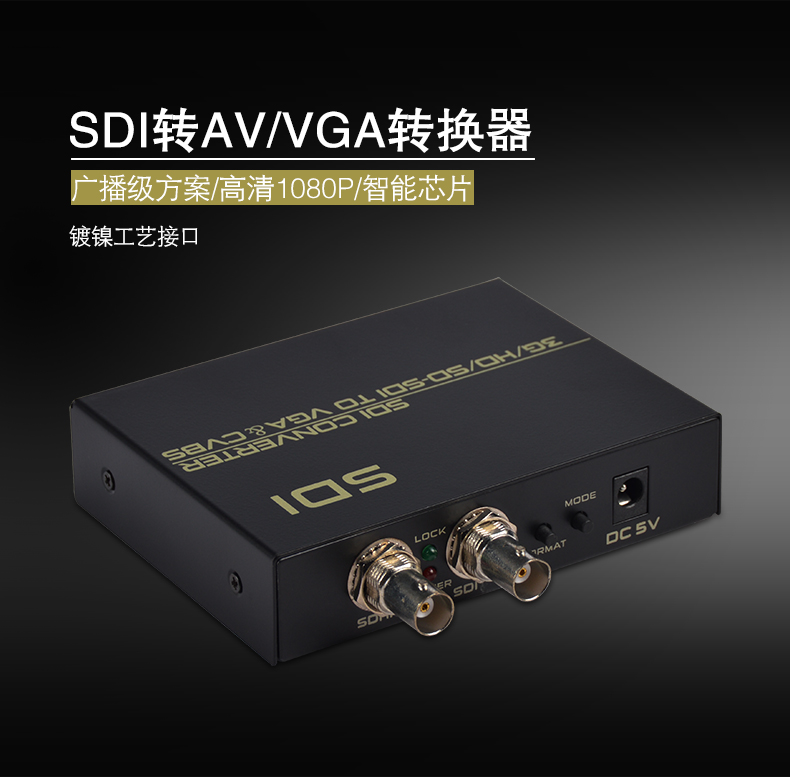

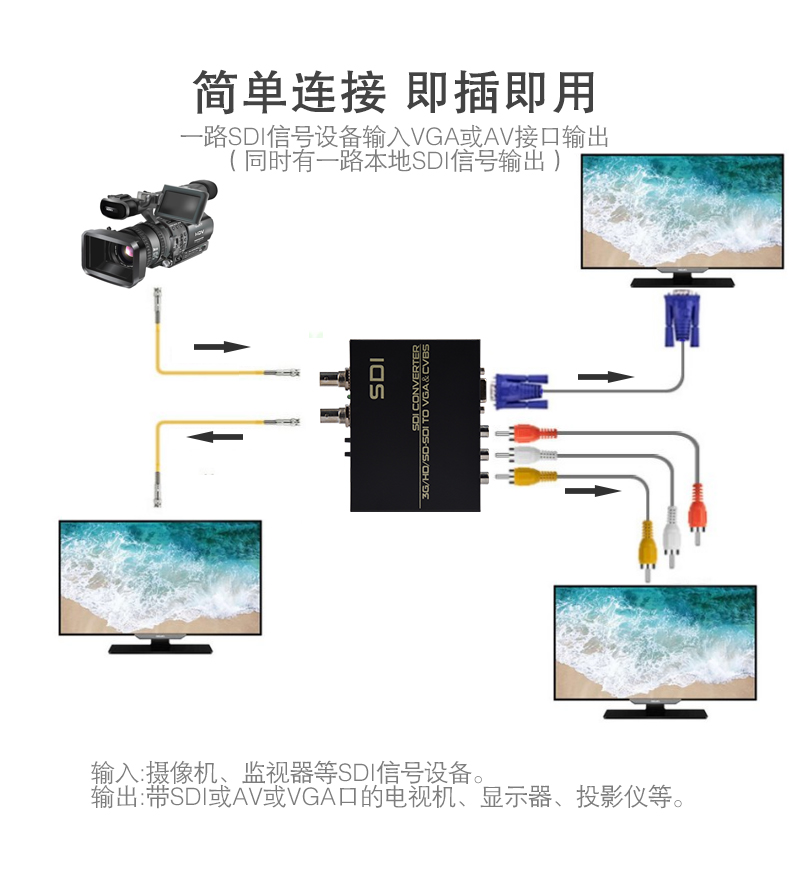

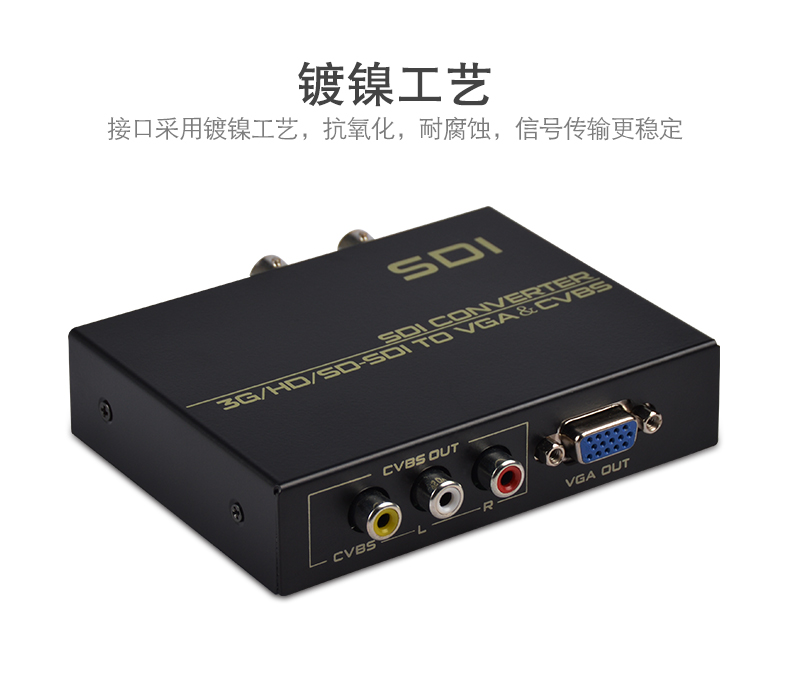

本產品提供一路(SD-SDI/HD-SDI/3G-SDI)SDI信號轉換成VGA或者AV信號,支持全高清SDI信號的輸入及輸出;操作簡單易用,穩定性和可靠性極高;廣泛應用于SDI信號的各級電視臺播出機房和非編制作領域以及安防監控、培訓展示場所等領域。

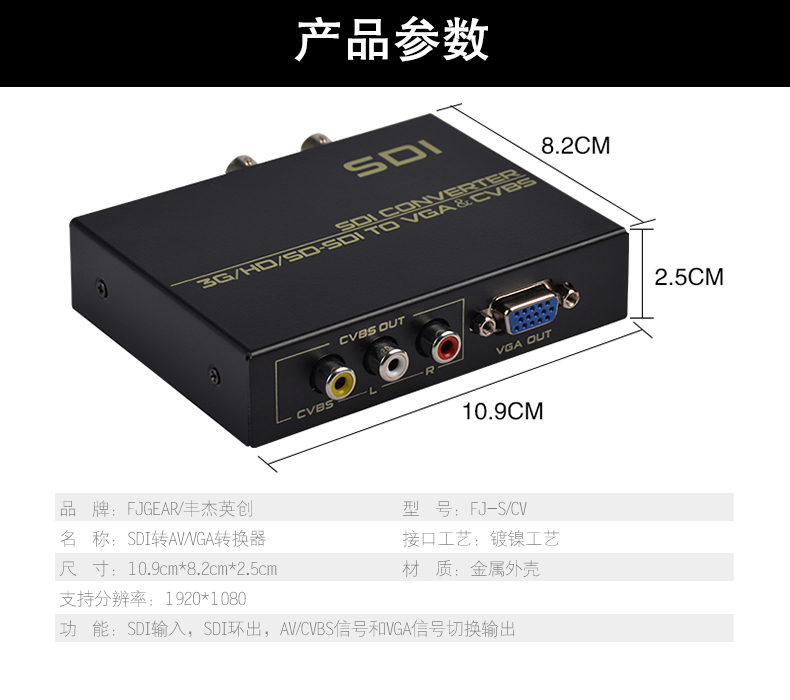

產品特性
1、電源:DC 5V/1A
2、支持分辨率:1080p
3、傳輸距離與阻抗:
3G-SDI:80m~100m(1694A同軸電纜)/75Ω
HD-SDI:150m~200m(1694A同軸電纜)/75Ω
SD~SDI :250~300m(1694A同軸電纜)/75Ω

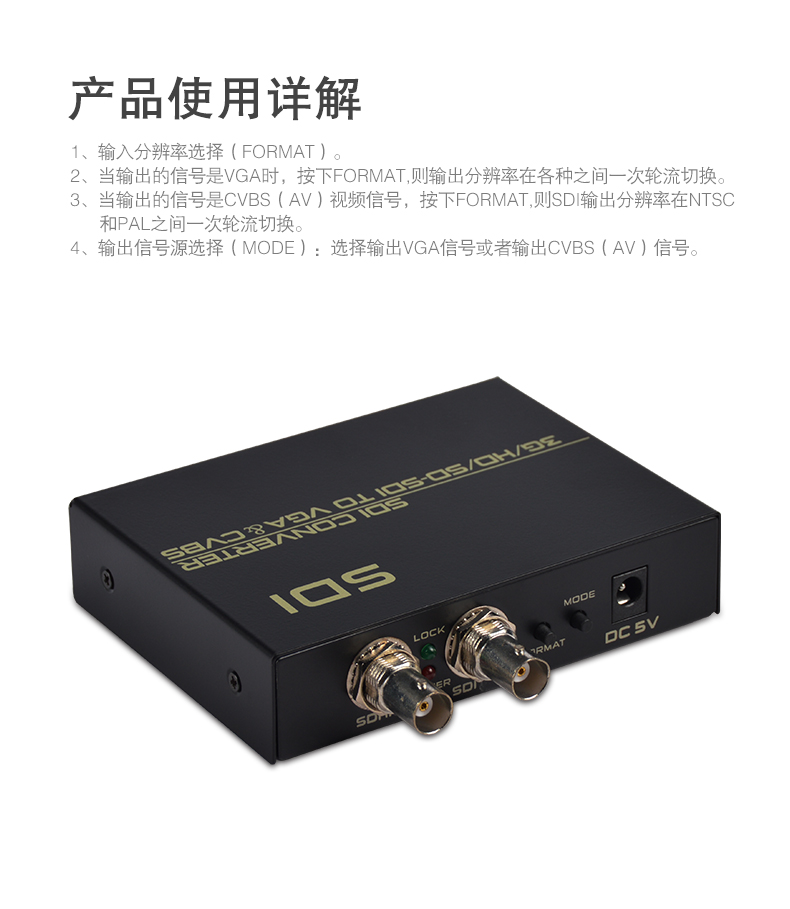

使用說明

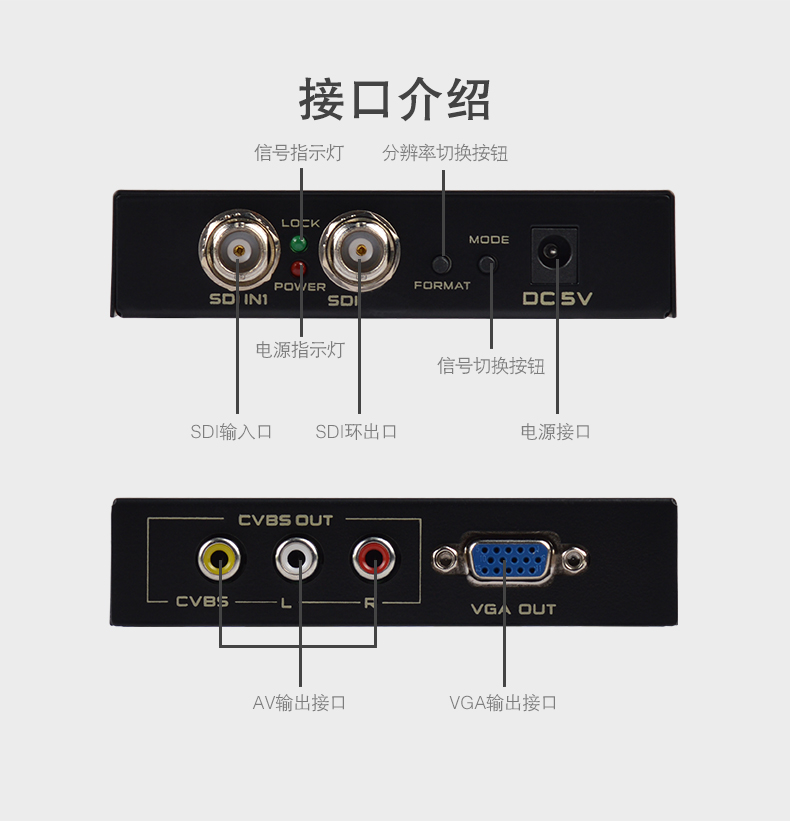

輸入分辨率選擇(FORMAT):
當輸出的信號是VGA視頻信號,按下FORMAT鍵,則輸出分辨率在各種之間一次輪流切換。
當輸出的信號是CVBS(AV)視頻信號,按下FORMAT按鍵,則輸出分辨率在NTSC和PAL之間一次輪流切換。
輸出信號源選擇(MODE):選擇輸出VGA信號或者輸出CVBS(AV)信號。
SDI輸入:
格式 3G-SDI:SMPTE 424M
HD-SDI:SMPTE 292M
SD-SDI:SMPTE 259M
分辨率 480i, 576i, 720p@50/60, 1080i@50/60; 1080p@23.98/24/25/29.97/30/50/60;
VGA輸出
分辨率: 800x600@60, 1024x768@60, 1280x720@60, 1280x1024@60, 1360x768@60, 1680x1050@60, 1920x1080@60
CVBS輸出:NTSC/PAL
